Architektura systemu wejściowego — techniczne etapy projektowania instalacji domofonowej w nowym budynku wielorodzinnym

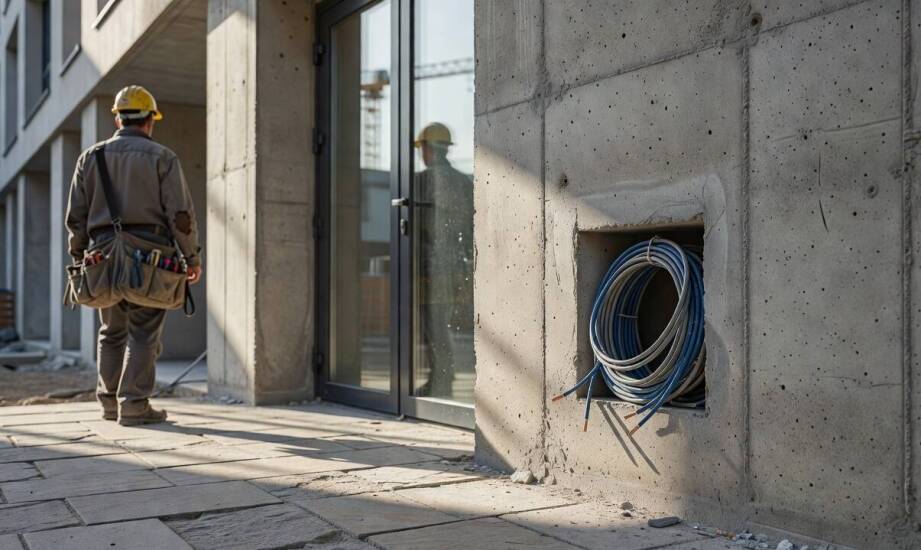

Planowanie instalacji domofonowej w nowym budynku wielorodzinnym wymaga ustalenia tras kablowych oraz logiki dostępu jeszcze na etapie stanu surowego. Zamknięcie szachtów instalacyjnych bez wcześniejszego przygotowania okablowania uniemożliwia późniejsze poprawki bez prowadzenia kosztownych prac wyburzeniowych. Prawidłowe rozmieszczenie przewodów sygnałowych we wczesnej fazie budowy determinuje późniejszą funkcjonalność całego systemu i ułatwia prace serwisowe przez kolejne dekady eksploatacji.

Jak architektura obiektu wpływa na topologię okablowania

Konstrukcja architektoniczna budynku wielorodzinnego bezpośrednio narzuca wybór topologii okablowania komunikacyjnego. Projektanci instalacji w obiektach wieloklatkowych stosują najczęściej architekturę mieszaną, która łączy układ gwiazdowy w obrębie piętra z głównym układem magistralnym w pionach. Fizyczna odległość między zewnętrznym panelem wywołania a unifonami w poszczególnych mieszkaniach wynosi często kilkadziesiąt metrów. Przesył sygnału na takich dystansach wymaga użycia przewodów o rygorystycznie dobranym przekroju. Standardowa transmisja audio działa prawidłowo na skrętce lub kablu dwużyłowym o przekroju 0,5 mm² przy dystansach nieprzekraczających trzydziestu metrów. Dłuższe odcinki magistrali zmuszają instalatorów do zastosowania przekroju rzędu 0,75 mm² lub 1 mm² w celu wyeliminowania drastycznych spadków napięcia. Zasilanie głównego panelu oraz ewentualnych modułów rozszerzających prowadzi się całkowicie niezależnym przewodem o przekroju od 1 do 1,5 mm².

Dokładne wymiarowanie pionów teletechnicznych uwzględnia zarówno obecną liczbę mieszkań na kondygnacji, jak i konieczne rezerwy na przyszłą rozbudowę aparatury. Stołeczny rynek deweloperski narzuca wykonawcom rygorystyczne wytyczne przestrzenne w szachtach instalacyjnych. Z tego powodu prawidłowa instalacja domofonów w Warszawie wymaga zaplanowania minimum jednej pojemnej puszki rozdzielczej na każde piętro obiektu. Przedsiębiorstwo wielobranżowe Impuls, zajmujące się produkcją elektroniki i jej autoryzowanym serwisem, zwraca szczególną uwagę na prowadzenie dodatkowych żył sterujących bez naruszania żelbetowej struktury nośnej. Technicy układają wszystkie główne przewody w atestowanych rurach ochronnych o średnicy wynoszącej co najmniej 20 milimetrów. Taki standard prowadzenia tras kablowych ułatwia bezinwazyjną wymianę uszkodzonych elementów oraz modernizację analogowego systemu do wersji wideo.

Kryteria rozmieszczenia paneli i rezerwy prądowe

Wykonawcy montują zewnętrzne panele wywołania przy głównych wejściach w strefach osłoniętych przed bezpośrednim oddziaływaniem rzęsistych opadów deszczu oraz silnego wiatru. Wykorzystanie solidnych obudów wykonanych ze szczotkowanej stali nierdzewnej lub grubego aluminium anodowanego zapewnia wieloletnią odporność czułej elektroniki na skrajne warunki atmosferyczne i celowe próby wandalizmu. Inżynierowie ustalają wysokość montażu głównej klawiatury na poziomie od 1,4 do 1,6 metra nad podłożem. Optymalne zawieszenie urządzenia umożliwia wygodną obsługę osobom o zróżnicowanym wzroście, a jednocześnie zachowuje pełną bezkolizyjność w wąskich ciągach komunikacyjnych. Prawidłowe umiejscowienie zewnętrznych czytników i przycisków gwarantuje również pełną zgodność z wytycznymi dotyczącymi dostępności architektonicznej dla osób poruszających się na wózkach inwalidzkich.

Nowoczesny schemat instalacji wejściowej zawsze zawiera odpowiednie rezerwy prądowe niezbędne do przyszłej integracji awaryjnych elektrozaczepów, ciężkich zwór magnetycznych oraz kamer zewnętrznego monitoringu. Standardowy elektrozaczep zasilany napięciem 12 V DC pobiera nawet do 1 ampera w ułamku sekundy podczas szybkiego otwierania drzwi klatkowych. Dodatkowa kamera wideo w wariancie IP zwiększa sumaryczne obciążenie lokalnej linii o kolejne 0,5 do 1 ampera. Zbyt słaby zasilacz wywołuje natychmiastowe przeciążenie głównej magistrali i prowadzi do niestabilnej pracy wszystkich połączonych unifonów. Doświadczony projektant systemów zabezpieczeń rozrysowuje dodatkowe żyły zasilające i wyznacza przestrzeń na swobodny montaż lokalnych zasilaczy buforowych w metalowych rozdzielnicach teletechnicznych.

Uchybienia techniczne zlekceważone w fazie tworzenia projektu instalacyjnego ujawniają się boleśnie tuż przed finalnym odbiorem technicznym całego wybudowanego budynku. Zastosowanie zbyt małej liczby żył transmisyjnych całkowicie blokuje mieszkańcom możliwość płynnego przejścia na nowoczesne monitory wideodomofonowe w przyszłości. Niewłaściwy przekrój tanich przewodów wywołuje irytujące zakłócenia ścieżki dźwiękowej i migotanie obrazu w kamerach, natomiast brak odpowiednich rezerw zasilających całkowicie uniemożliwia integrację cyfrowej kontroli dostępu. Wczesne zaprojektowanie skalowalnej infrastruktury kablowej eliminuje ryzyko potężnych kosztów modernizacji oraz skutecznie zapobiega poważnym opóźnieniom w oficjalnym oddaniu wielkiej inwestycji mieszkaniowej do komercyjnego użytku.
